處理能力：15-350t/h；
進料粒度：≤500mm;
產品簡介：反擊式破碎機（簡稱反擊破）是一種新型的碎礦設備，其特點是體積小、構造簡單、破碎比大、能耗少、生產能力大、產品粒度均勻等優點，并有選擇性的碎礦作用。能處理邊長不超過500mm、抗壓強度不超過350MPa的各種粗、中、細物料（花崗巖、石灰石、混凝土等）。
組成構架：

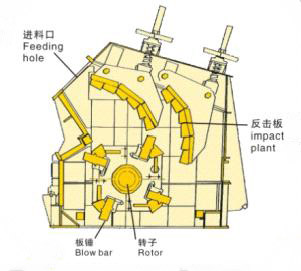

反擊破結構簡單，由機殼、轉子和反擊板組成。反擊破的主要工作部件是帶有板錘的高速旋轉轉子，在往返沖擊過程中，物料塊之間還相互碰撞。由于物料受到板錘打擊，反擊板的沖擊以及相互間的碰撞，內部不斷產生裂縫、松解，導致破碎；反擊裝置用來承受被板錘打擊過來的物料，并將其反彈出去，主要部件是反擊板，反擊板用鋼板焊成，其反擊面上有襯板也有采用反擊棒或蓖條板的。
工作原理：
反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。本機工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。石料由機器上部直接落入高速旋轉的轉盤；在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎，從下部直通排出。形成閉路多次循環，由篩分設備控制達到所要求的粒度。
技術參數：
|
型號 |
規格 |
進料口尺寸 |
進料 |
處理能力（t/h） |
電機功率 |
外形尺寸 |
|
PF-1007 |
1000×700 |
400×730 |
250 |
15-60 |
37-55 |
2330×1660×2300 |
|
PF-1010 |
1000×1050 |
400×1080 |
300 |
50-90 |
55-75 |
2370×1700×2390 |
|
PF-1210 |
1250×1050 |
400×1080 |
300 |
60-120 |
95-110 |
2580×2080×2750 |
|
PF-1214 |
1250×1400 |
400×1430 |
300 |
130-180 |
132-170 |
2690×2360×2750 |
|
PF-1315 |
1325×1500 |
860×1520 |
350 |
160-250 |
180-260 |
2890×2680×3090 |
|
PF-1320 |
1320×2000 |
860×2030 |
500 |
160-350 |
300-375 |
2870×3350×3090 |
注：參數變更恕不另行通知，實際數據以實物為準。
性能特點：
1.進料口大、破碎腔高、適應物料硬度高，塊度大、產品石粉少；
2.反擊板與板錘間隙能方便調節，控制出料粒度，顆粒形狀好；
3.結構緊湊、機器剛性強、轉子具有大的轉動慣量；
4.高鉻板錘，抗沖擊、抗磨損、沖擊力大；
5.無鍵連接，檢修方便，經濟可靠；
6.破碎功能全、生產率高、機件磨耗小、綜合效益高。
